直接答案： 一般厂房次要构件用 Q235B；主钢构（梁柱）首选 Q355B；低温、厚板、重要构件要带质量等级（C/D 级保证冲击韧性）。Q355 是新国标（GB/T 1591-2018）牌号，替代旧标准的 Q345，正式采购必须以设计图纸标注为准。
一、牌号怎么读
钢结构H型钢构件原材料堆放实拍
- Q = 屈服强度的”屈”。
- 数字 = 屈服强度下限值（MPa）。Q235 即屈服 ≥235 MPa，Q355 即 ≥355 MPa。
- 质量等级 A/B/C/D/E = 冲击韧性要求，字母越靠后，低温冲击要求越高：
- A：不要求冲击
- B：常温 20℃ 冲击
- C：0℃ 冲击
- D：-20℃ 冲击
- E：-40℃ 冲击
二、Q345 和 Q355 什么关系
Q355 是**新国标（GB/T 1591-2018）**牌号，对应并替代旧标准的 Q345，强度等级基本衔接（355 vs 345），并增加了质量等级细分和更严的指标要求。现在新项目图纸一般标注 Q355，老图纸仍写 Q345。两者在工程上可视为同一强度档次的迭代关系，但正式采购、复试、入库必须以设计图纸标注为准，不能随意替换。
三、性能对比

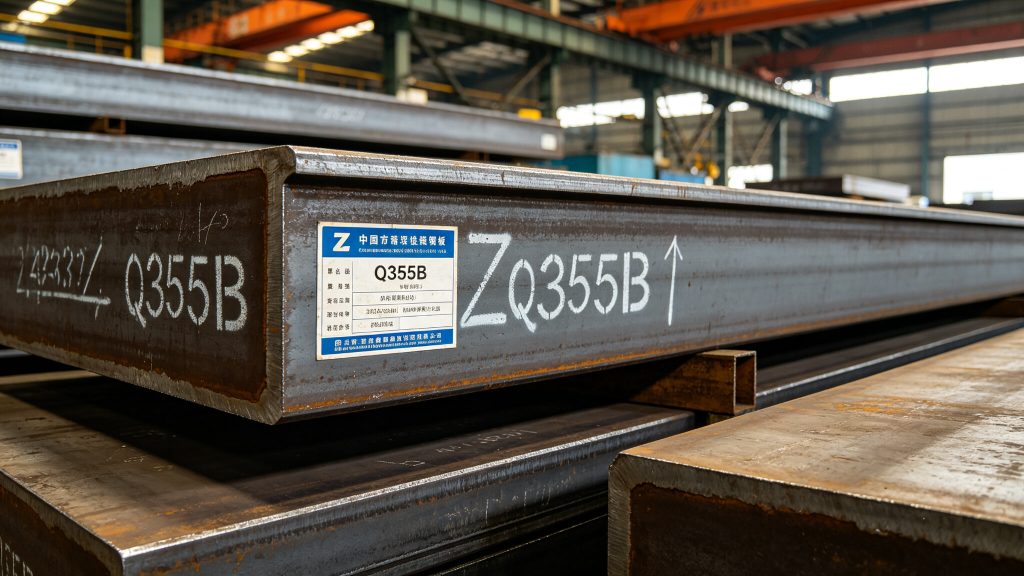

钢结构厚板Z向性能钢板与标识实拍
| 牌号 | 屈服强度 | 强度提升 | 适用 |
|---|---|---|---|
| Q235 | 235 MPa | 基准 | 檩条、支撑、次要构件、楼梯、平台 |
| Q355 | 355 MPa | 约 +45% | 主梁、主柱、吊车梁、大跨构件 |
同等荷载下用 Q355，可比 Q235 减小截面、减轻自重、省焊材，但单价略高。是否划算要看”省下的钢量 × 钢价”能否覆盖”高等级钢材的价差”，一般大跨、重荷载时 Q355 更优。
四、选用四条原则
- 重要受力构件优先 Q355B，次要构件、非受力构件用 Q235B 更经济。
- 北方冬季或低温环境：提高质量等级，选 C 级或 D 级，防止低温脆断（特别是室外、北方地区厂房）。
- 厚板（≥40mm）：注意厚度方向性能（Z 向），有层状撕裂风险的关键节点要选 Z15/Z25 钢。
- 焊接结构：注意碳当量（CEV），碳当量高的钢焊接性变差，厚板必须做焊接工艺评定和预热。
五、采购验收必看
- 质量证明书（质保书）齐全，核对炉批号与实物标识一致。
- 按批次做力学性能复验（拉伸、弯曲、冲击），依据 GB 50205 要求。
- 板材表面不得有裂纹、结疤、分层、严重锈蚀（锈蚀等级不超 B 级）。
- 入库分类堆放、防潮，不锈钢与碳钢分开，避免混用。
六、FAQ
Q1：图纸写 Q345，我能买 Q355 替代吗？
不能擅自替代。虽然 Q355 强度略高，但化学成分、碳当量、焊接性不同，须经设计确认并办理材料代用手续。
Q2：低温地区一定要用 D 级吗？
室外、北方冬季或可能承受低温冲击的构件，设计一般会要求 C/D 级。关键受力件按图纸执行，别为省一点差价降等级。
Q3：厚板为什么还要看 Z 向性能？
厚板在焊接时沿厚度方向易产生层状撕裂，Z15/Z25 钢限制硫含量、保证厚度方向延性，节点板和柱脚等关键部位常用。
七、采购与代用避坑清单
- 材料代用必须走手续：图纸写 Q345 不能擅自买 Q355 替换，反之亦然；确需代用须经设计确认并出材料代用单，因为化学成分、碳当量、焊接性不同。
- 复验不能省：每批钢材到厂要按 GB 50205 做力学性能复验，厚板、低温环境用的 C/D 级更要查冲击功是否达标。
- 标识可追溯：炉批号、牌号、规格做好标识，避免现场混钢号，尤其是 Q235 与 Q355 外观相近容易拿错。
- 仓储防护：分类垫高、防潮，不锈钢与碳钢分开堆放，锈蚀超 B 级的钢材要评估降级或退场，严禁带病进场。
把钢号选对、把复验做实，后面的焊接、连接、验收才站得住脚。
总结
主钢构用 Q355B，次要构件用 Q235B；低温、厚板、关键节点往上提等级。致兴建设（ZHIXING STEEL）具备钢结构工程专业承包壹级资质，材料采购、复试、焊接工艺评定全程把关，钢材源头可控。选材与用钢量优化问题，电话 17601013781。
相关阅读： 钢结构厂房每平米用钢量多少？用钢量指标与省钢做法
