钢结构管廊、通廊与栈桥怎么设计？支撑、走道与排水要点

一句话答案：管廊（综合管架）、通廊（皮带输送连廊）、栈桥（跨路/跨河架空通道）都是”架空线性结构”——靠钢柱 + 桁架/梁形成通道，设计重点是支撑布置、走道活荷载、排水与防雷和跨障处理。常见于电厂、钢铁厂、矿山、化工园区，是工业基础设施的”血管”。

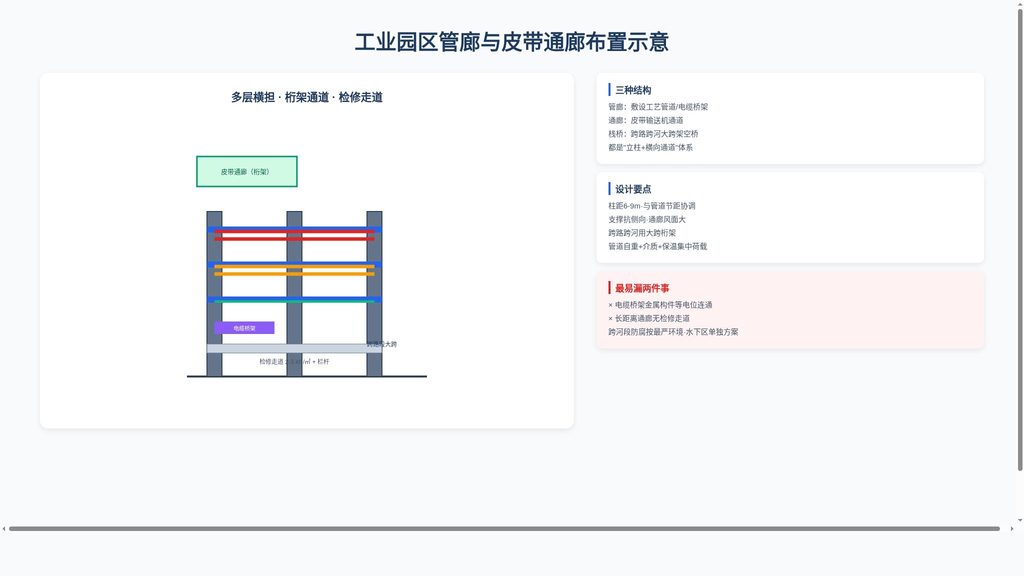

三种结构先分清

• 管廊（管架）：架空敷设工艺管道、电缆桥架的连续支架，多层横担。
• 通廊：封闭/敞开皮带输送机通道，跨车间、跨路。
• 栈桥：跨越河流、道路、沟壑的架空桥，跨度大、净空要求高。
  三者体系相近，都是”立柱 + 横向通道”。

支撑与柱距

• 柱距常用 6–9m，与工艺管道、皮带机节距协调。
• 支撑系统抗侧向，尤其通廊受风面大、皮带启动有动载。
• 跨路跨河段用大跨桁架或钢箱，注意抗风。

走道与荷载

• 检修走道活荷载 2–3 kN/㎡，设栏杆（见钢楼梯平台栏杆同类构造）。
• 皮带通廊要算皮带及物料重、启动冲击，荷载比走道大得多。
• 管道自重 + 介质重 + 保温，管廊横担按集中荷载设计。

排水与防雷

• 通廊屋面排水坡度和防雷要预留，避免积水、雷击。
• 管廊电缆桥架做防雷接地，金属构件等电位连通。
• 跨越段设检修口、逃生通道。

基础与地基

线长、点多，基础可用独立基础、条形基础，穿越软土段加桩。柱基与管道基础脱开，防相互沉降拉扯。

防腐环境严

工业园区腐蚀强（酸碱蒸汽、盐雾），防腐涂装要按环境类别选型，镀锌件优先。维护通道留足，方便定期检修。

三类架空线性结构速查表

避坑速记

管廊通廊最易漏的是防雷接地和检修通道——电缆桥架金属构件必须等电位连通，长距离通廊必须设可通行检修走道，否则运维爬不进去。跨河段防腐按最严环境做，水下区单独方案。配合重荷载钢结构经验更稳。

致兴建设的实践

我们承接过钢铁、电力类重荷载钢结构，管廊通廊是成熟业务，可按一体化设计把结构、走道、管线支架、防雷一次出图。

与主线厂房的协同

管廊通廊是主厂房的”延伸血管”，要在平面布局与工艺流线阶段就统筹走向、接口标高，避免后期”桥从墙上穿、管从顶上绕”。跨路跨河段单独做大跨安装安全方案。

实操提醒

管廊通廊最易漏两件事：防雷接地和检修通道——电缆桥架金属构件必须等电位连通，长距离通廊必须设可通行检修走道，否则运维爬不进去。跨河段防腐按最严环境做，水下区单独方案，配合重荷载钢结构经验更稳。

FAQ

• Q：管廊能用混凝土吗？ A：能，但钢结构工期短、改扩建灵活，工业新建多选用钢。
• Q：通廊皮带启动冲击大吗？ A：有，启动时惯性力明显，横担和支撑要计动载系数。
• Q：跨河栈桥怎么防腐？ A：按最严环境做长效体系，水下区用专门方案（见防腐维护）。
• Q：检修通道必须设吗？ A：长距离通廊必须，规范有要求，且关乎安全。
• Q：管廊能用混凝土吗？ A：能，但钢结构工期短、改扩建灵活，工业园区新建多选用钢，尤其穿越复杂地带时。
• Q：通廊皮带启动冲击大吗？ A：有，启动时惯性力明显，横担和支撑系统要计动载系数，不能按静载设计。

适用场景速判

• 电厂、钢铁、化工园区：管廊管架是基础设施血管，必建。
• 跨车间皮带输送：通廊要算皮带启动动载，支撑系统加强。
• 跨路跨河：栈桥大跨，抗风与净空和检修通道都要留。
